Bel og‘riqsiz egilish — nimani tanlash kerak? II qism

O'tgan haftada biz zamonaviy egish texnologiyalarini o'rganishni boshladik, ishlab chiqarish uchun eng mos keladigan va operatorlarning bel og'rig'i hamda zo'riqishlaridan xalos bo'lishga yordam beradigan texnologiyani tanlashga harakat qildik. Keling, bugun davom etamiz va bükme (bukish) mashinalari qanday afzalliklarni keltirishi mumkinligini ko'rib chiqamiz.

Kromka bukish stanoklari

Kromka bukish stanogida mahsulotga shakl berish uchun operator (yoki avtomatik qurilma) zagotovkani orqa tirovichli ishchi yuzaga joylashtiradi, unda chuqurchaga joylashtirilgan va individual boshqariladigan ko'tariluvchi "barmoqlar"li relslar mavjud.

Zagotovka oldinga suriladi va uni joyida ushlab turadigan qisqichlarga joylashadi. So'nggi yillarda kromka bukish stanoklari takomillashtirildi, shuning uchun ular bitta qurilma yordamida ham ijobiy, ham salbiy yo'nalishda ishlashi (kromkalarni bukishi) mumkin.

Ba'zan ishchi yuza L-simon bo'lishi mumkin, bunda "L" ning gorizontal paneli asbob orqasida joylashgan bo'ladi. Katta o'lchamli panellar bilan ishlashda ko'plab operatorlar aynan stanokning orqa tomonidan ishlashni afzal ko'radilar va bunday shakldagi ishchi yuza bukish sikli davomida zagotovkani ushlab turishga yordam beradi.

Qisqich qurilmalarning balandligi asosan to'rt tomonlama qutidagi 90 darajali flanslar uchun balandlik cheklovlarini belgilaydi. Agar zagotovkada faqat bir yoki ikki tomonda flanslar bo'lsa, u holda balandlikda cheklovlar bo'lmaydi. Qisqich qurilmalari ilgari bukilgan flanslar bilan to'qnashuvni oldini olish uchun bukiklar uzunligiga qarab o'zgartirilishi va qayta sozlanishi mumkin.

Zagotovka qisqichlarga mahkamlangandan so'ng, harakatlanuvchi ramadagi asbob u bilan aloqa qiladi va uni bukadi. Rama 0.1 daraja doirasidagi holatgaacha harakatlanishi mumkin, bu esa +/- yarim daraja xatolik bilan burchak hosil qiladi. Standart bukish asbobi turli variantlarga moslashishi mumkin va turli qalinlikdagi materiallarni bukish uchun uni almashtirmaslik mumkin.

Ba'zi stanok modellarida orqa tirovichli ishchi yuzaning balandligi sozlanishi mumkin, bu operatorlarga turli xil mahsulotlar bilan ishlashda va salbiy yo'nalishda bukishni amalga oshirishda yordam beradi. Salbiy bukish burchagini kompensatsiya qilish uchun ishchi yuza tushiriladi. Kromka bukish stanoklari varaq chetlarining boshqa geometriya variantlarini ham shakllantirishi mumkin. Operator zagotovkani ishchi yuzaga qo'yadi va asbob pastga tushib, tekis, tomchisimon yoki boshqa shakldagi chetni hosil qiladi.

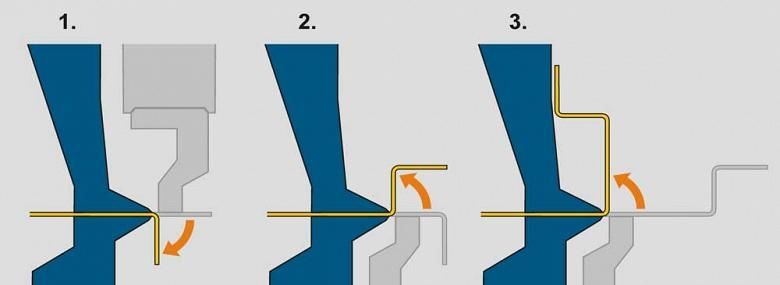

Zamonaviy kromka bukish tizimlari ham ijobiy, ham salbiy yo'nalishda bukishni bajarishi mumkin. Bunga ramani yuqoriga va pastga siljitish orqali erishiladi. Pastga tushish uchun u asbob kengligiga tashqi tomonga burilishi kerak. Faraz qilaylik, asbob kengligi 0.6 dyuym.

Yuqori yo'nalishda birinchi bukishni bajarish uchun asbobning yuqori cheti varaq bilan aloqa qiladi. Varaqni pastga bukish uchun asbobning pastki cheti material yuzasini bukishi kerak, buning uchun ramani aylanish o'qi 0.6 dyuymga siljishi kerak.

Kattaroq asboblar qalinroq materiallar bilan ishlashi mumkin. Inchkalar — faqat kichik qalinlik bilan, lekin ular tor bo'lgani uchun, ular zagotovkaning yirik asboblar kira olmaydigan joylariga, masalan, tor chetli tutashuvchi bukiklar holatida yetib borishi mumkin.

List bukish presslarida asboblarni avtomatik almashtirish tobora ommalashib bormoqda va so'nggi yillarda asboblarni avtomatik almashtirish panelli bukish stanoklari bozoriga ham chiqdi. Bunday stanoklarda robotlashtirilgan manipulyatorlar aniq vazifa uchun qisqich to'sin asboblarini almashtiradi va qayta o'rnatadi.

Ba'zi kromka bukish stanoklarida asbobni almashtirish yuqori ramani aylantirish hisobiga avtomatik ravishda sodir bo'ladi. Uning bir tomonida oddiy qisqich asbobi, ikkinchi tomonida esa segmentli qisqich qurilmalari joylashgan. Operator oddiy asbob yordamida kerakli miqdordagi bukiklarni bajarishi mumkin, boshqa tomonida esa har xil kenglikdagi panellar va boshqa shunga o'xshash zagotovkalar uchun segmentli qurilmalar tayyorlab qo'yilishi mumkin.

Bukish presslari kabi, kromka bukish stanoklari ham endi avtomatik asbob almashtirish qurilmalari bilan jihozlangan, faqat bu holda ramalarning turli uzunliklaridan foydalanishga yordam beradigan va allaqachon bajarilgan bukiklar va kromkalar bilan to'qnashuvdan qochish imkonini beruvchi qisqich qurilmalari almashtiriladi va boshqariladi.

Kromka bukish texnologiyasida ko'p narsa o'zgardi va ko'plab bukish muammolari muvaffaqiyatli hal qilindi. Bozorga asboblarni avtomatik almashtirish va mahsulotlarni manipulyatsiya qilish funksiyasiga ega to'liq avtomatlashtirilgan kromka bukish tizimlari chiqdi.

Avval aytib o'tganimizdek, ishlab chiqarishda bukish uchun har qanday texnologik yechimlar — ixtisoslashtirilgan asbobdan tortib avtomatik tizimlar va bir-biriga bog'langan stanoklar zanjirigacha o'z qo'llanilishini topadi. Aynan nima tanlash ishlab chiqarish salohiyatiga, tayyorlanayotgan mahsulotga va mijozlarning o'ziga xosligiga bog'liq. Siz va operatorlaringiz uchun eng yaxshi texnologik yechimni tanlash uchun Italian Machinery Association ga murojaat qiling.

IMA ma'lumoti:

Bukish — bu ko'plab muammolar va hisobga olinishi kerak bo'lgan jihatlarga ega murakkab jarayon. Ba'zan qo'shimcha investitsiyalarsiz ish unumdorligini oshirish baribir imkonsiz bo'lib qoladi. Italian Machinery Association sizning muammolaringizni turli yo'llar bilan hal qilishga yordam berishga tayyor.
